不同励磁方式的电磁水表在实流标定下的可靠性研究

2020/08/03

 不同励磁方式的电磁水表在实际应用中的效果如何呢？是否可以通过实验方式进行直观地演示？下面小编就带着大家跟随迅尔仪表工程师，通过实验的方式对剩磁技术励磁方式电磁水表和传统励磁方式的电磁水表进行一下实验比较。

我们通过以下实验对两种不同励磁方式的电磁水表进行可靠性研究。

实验表具：

容积式水流量校验装置1套

被校表A：传统励磁方式电磁水表1台

被校表B：剩磁技术励磁方式电磁水表1台

实验方式：

1.把被校表A与被校表B在同一标定装置同一管道上串联起来，进行起停法标定，确保两台被校表精度一致。

2.标定完成后，在量程范围内的选择两个流量点，进行流量持续性随机变化，观测一段时间内两台被校表累积量变化值。

电磁水表采用不同励磁方式的采样时间比

上海新想科技有限公司电磁流量计研究院

结论：

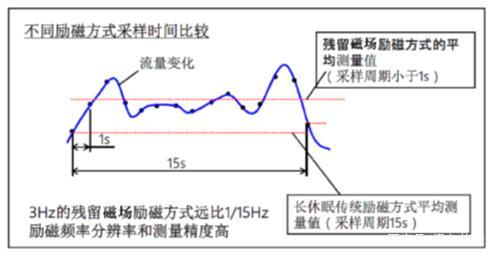

电磁水表采用不同励磁方式的采样时间比较如图所示，图示给出了残留磁场励磁方式和长期休眠的传统励磁方式测量过程的采样分辨率和平均流量。很明显，采用残留磁场励磁方式的电磁水表能够分辨15S内流量的变化，其测量平均值比长休眠传统励磁方式电磁水表的平均值更接近实际。因为长休眠传统励磁方式电磁水表对15S以内的流量变化分辨不出来，因此，传统励磁方式电磁水表将产生较大的测量误差。
